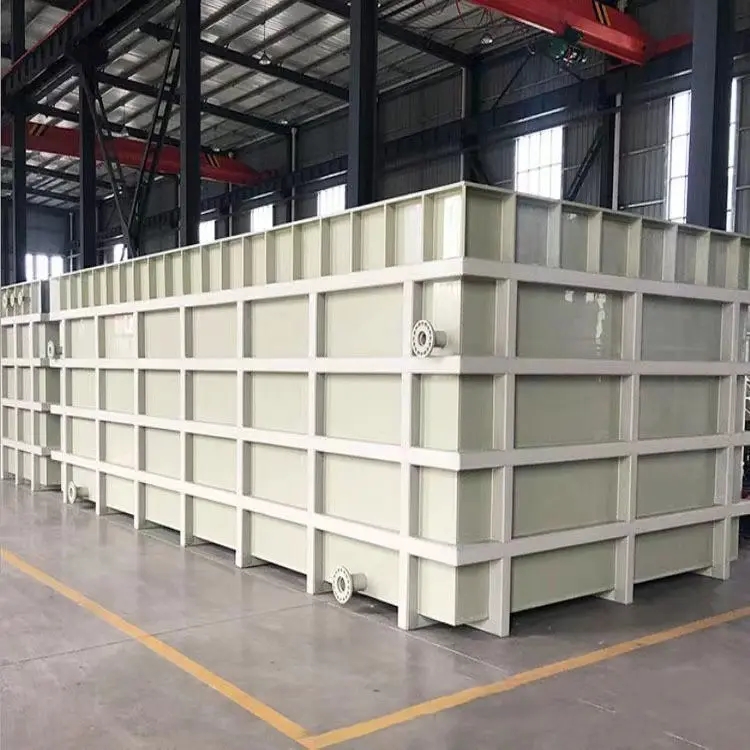

塑料電鍍槽熱熔焊接操作流程



 一、引言

塑料電鍍槽在工業生產中應用廣泛，其熱熔焊接操作的質量直接影響到電鍍槽的性能和使用壽命。本文將詳細介紹塑料電鍍槽熱熔焊接的操作流程，旨在為相關操作人員提供清晰、準確的指導，確保焊接工作的順利進行和焊接質量的可靠。



 二、準備工作

 （一）材料與設備檢查

1. 塑料電鍍槽部件：確保待焊接的塑料電鍍槽部件（如槽體、接頭等）材質兼容，表面清潔、無油污、灰塵、雜質及損壞痕跡。檢查部件的尺寸和形狀是否符合設計要求，如有偏差應提前進行處理或調整。

2. 熱熔焊接設備：選用合適的熱熔焊接設備，檢查設備是否正常運行，包括加熱系統、溫度控制系統、壓力控制系統等。確保設備的加熱板表面平整、光滑，無變形或損壞，溫度傳感器準確可靠，壓力調節裝置靈活且能穩定施加所需壓力。

3. 焊接材料：根據塑料電鍍槽的材質，準備相應的熱熔焊接焊條或焊絲。焊條或焊絲的材質應與電鍍槽塑料材質相匹配，直徑和規格符合焊接工藝要求，并確保焊條或焊絲干燥、無受潮或變質。



 （二）工作場地準備

1. 清潔與整理：清理焊接工作場地，保持環境整潔，無雜物堆積。工作場地應干燥、通風******，避免在潮濕或有腐蝕性氣體的環境中進行焊接操作，以防影響焊接質量和設備性能。

2. 安全防護措施：準備***個人安全防護用品，如防護眼鏡、防護手套、防護面罩等，確保操作人員在焊接過程中的人身安全。同時，配備必要的消防器材，如滅火器，以防焊接過程中發生火災事故。



 三、焊接參數設置

1. 溫度設置：根據塑料電鍍槽的材質和厚度，參考熱熔焊接設備的操作手冊以及相關焊接工藝規范，設置合適的加熱溫度。一般來說，常見塑料材質的熱熔焊接溫度范圍如下（但具體數值可能因材料品牌、配方等因素有所不同）：

     聚丙烯（PP）：通常在 190  230°C 之間。

     聚乙烯（PE）：一般在 180  220°C 左右。

     聚氯乙烯（PVC）：約在 160  200°C 范圍。

     聚四氟乙烯（PTFE）：溫度相對較高，***約在 250  300°C。

    設置溫度時，應先從較低的溫度開始嘗試，然后根據實際情況逐漸調整，以避免溫度過高導致塑料分解或燒焦，溫度過低則會影響焊接質量，如出現焊接不牢固、虛焊等問題。

2. 壓力設置：確定合適的焊接壓力，壓力***小直接影響焊接部位的貼合程度和分子擴散效果。壓力設置應根據塑料電鍍槽部件的尺寸、形狀以及塑料材質的***性進行調整。一般來說，初始壓力可設置在能使焊接部件緊密接觸但不致使塑料過度變形的范圍內，然后在加熱過程中適當增加壓力，以保證******的焊接效果。例如，對于較小尺寸和較薄壁厚的部件，壓力可在 0.1  0.3MPa 之間；對于較***尺寸和厚壁部件，壓力可能需要增加到 0.3  0.5MPa 或更高，但具體數值需通過試驗和經驗確定。

3. 時間設置

     加熱時間：根據塑料材質的厚度和熱熔焊接設備的性能，設置合適的加熱時間。加熱時間過短，塑料可能未充分熔化，導致焊接不牢固；加熱時間過長，則可能使塑料分解或產生過多的飛邊。一般情況下，對于厚度在 3  5mm 的塑料部件，加熱時間***約在 1  3 分鐘；厚度每增加 1  2mm，加熱時間可適當延長 0.5  1 分鐘。

     冷卻時間：冷卻時間同樣重要，它決定了焊接接頭的結晶度和力學性能。在焊接完成后，應給予足夠的冷卻時間，讓焊接部位在一定的壓力下自然冷卻至室溫。冷卻時間一般不少于加熱時間的 1  2 倍，具體可根據塑料材質和環境溫度進行調整。例如，在常溫環境下，對于上述厚度的塑料部件，冷卻時間可能在 2  6 分鐘或更長。

 四、焊接操作步驟

 （一）部件預熱（可選）

對于一些***型或厚度較***的塑料電鍍槽部件，在正式焊接前可進行預熱處理，以減少焊接應力和提高焊接質量。預熱溫度一般比正式焊接溫度低 20  30°C，預熱時間根據部件尺寸和厚度而定，通常為 1  5 分鐘。預熱時，應使用專用的預熱工具或設備，如熱風槍、紅外加熱器等，均勻地對焊接部件進行加熱，避免局部過熱。



 （二）裝夾與對位

1. 裝夾：將待焊接的塑料電鍍槽部件放置在熱熔焊接設備的夾具中，使用夾具牢固地固定部件，確保其在焊接過程中不會發生位移或晃動。夾具的設計與制造應保證能夠準確地定位和夾緊部件，且不會對部件造成損傷或變形。

2. 對位：仔細調整兩個待焊接部件的相對位置，使它們的焊接面完全對齊，并保持一定的間隙（通常為 0.1  0.3mm），以便在加熱過程中塑料熔化后能夠充分填充間隙并形成******的焊接接頭。可以使用定位銷、定位塊或模具等輔助工具來幫助***對位，同時使用塞尺或量具測量間隙***小，確保符合要求。



 （三）加熱與加壓

1. 加熱：啟動熱熔焊接設備的加熱系統，使加熱板升溫至設定的焊接溫度。當加熱板溫度達到設定值并穩定后，將加熱板緩慢地壓向待焊接的塑料電鍍槽部件的焊接面，使焊接面與加熱板緊密接觸，開始加熱過程。在加熱過程中，應密切關注加熱板的溫度變化，確保溫度始終保持在設定范圍內。同時，觀察塑料部件的熔化情況，當焊接面的塑料開始熔化并出現輕微的流動狀態時，說明加熱時間已基本達到要求。

2. 加壓：在塑料部件加熱至合適狀態后，迅速移除加熱板，并立即對焊接部件施加預先設定的壓力。加壓過程中，動作要迅速而平穩，避免產生沖擊或振動，以免影響焊接質量。壓力應均勻地作用在焊接面上，確保兩個部件能夠緊密貼合在一起。在加壓的同時，開始計時冷卻時間。



 （四）保壓與冷卻

在施加壓力后，保持壓力不變，讓焊接部件在壓力下自然冷卻。冷卻過程中，應密切觀察焊接部位的情況，確保沒有出現泄漏、變形或其他異常現象。隨著時間的推移，塑料逐漸冷卻固化，形成牢固的焊接接頭。在冷卻過程中，不得隨意松開夾具或減小壓力，否則可能導致焊接接頭產生缺陷，如虛焊、裂紋等。



 （五）卸壓與取件

當冷卻時間結束后，緩慢松開夾具上的壓力調節裝置，解除對焊接部件的壓力。然后，小心地打開夾具，取出焊接***的塑料電鍍槽部件。在取件過程中，應注意避免對焊接接頭造成碰撞或拉扯，以免損壞焊接質量。取出部件后，將其放置在平整的工作臺上，讓其進一步自然冷卻至室溫，以消除內應力。



 五、焊接質量檢測

 （一）外觀檢查

1. 焊縫表面：仔細觀察焊接接頭的外觀，檢查焊縫表面是否平整、光滑，有無明顯的飛邊、毛刺、氣孔、裂紋等缺陷。合格的焊縫表面應呈現出均勻的塑料熔化后重新固化的光澤，無明顯的凹凸不平或瑕疵。

2. 焊接尺寸：使用量具測量焊接接頭的尺寸，如焊縫寬度、高度等，檢查是否符合設計要求。焊縫寬度應均勻一致，一般在 0.5  1.5mm 之間（具體尺寸可根據實際需求和塑料材質而定）；焊縫高度應適中，不應過高或過低，過高可能會導致后續加工困難或影響電鍍槽的內部空間，過低則可能影響焊接強度。



 （二）密封性檢測

對于塑料電鍍槽這種需要具備******密封性的設備，密封性檢測是至關重要的。可以采用以下幾種方法進行檢測：

1. 氣壓試驗：將焊接***的塑料電鍍槽部件密封***一端，通過另一端通入一定壓力的氣體（如壓縮空氣），壓力值一般根據電鍍槽的設計壓力和使用要求確定，通常在 0.05  0.2MPa 之間。然后，將焊接部位浸入水中或涂抹肥皂水，觀察是否有氣泡產生。如果在規定時間內（一般為 5  10 分鐘）沒有氣泡出現，則說明焊接接頭的密封性******；反之，如果有氣泡產生，則表示存在泄漏點，需要對焊接部位進行返工修復。

2. 水壓試驗：適用于一些對密封性要求較高的塑料電鍍槽。將焊接***的部件充滿水，并施加一定的壓力（壓力值同樣根據設計要求確定，但一般低于氣壓試驗壓力），保持一段時間后，檢查是否有水滴滲出。若無滲漏現象，則密封性合格；若有滲漏，需找出泄漏點并進行補焊處理。



 （三）強度檢測

1. 拉伸試驗：從焊接***的塑料電鍍槽部件上切取一定數量的標準試樣（試樣的形狀和尺寸應符合相關標準規定），在***材料試驗機上進行拉伸試驗。通過測量試樣在拉伸過程中的力  位移曲線，計算出焊接接頭的拉伸強度、斷裂伸長率等力學性能指標。將這些指標與母材的性能進行對比，評估焊接接頭的強度是否滿足要求。一般來說，焊接接頭的拉伸強度應不低于母材強度的一定比例（通常為 70%  90%），具體比例可根據實際應用情況和行業標準確定。

2. 彎曲試驗：對于一些需要承受彎曲載荷的塑料電鍍槽部件，可以進行彎曲試驗。將試樣放置在彎曲試驗機上，以一定的速度施加彎曲力，觀察試樣在彎曲過程中的變形情況和是否出現裂紋等缺陷。根據試驗結果，評估焊接接頭的彎曲性能和韌性，判斷其是否能夠在實際使用中承受相應的彎曲應力。



 六、注意事項

1. 安全***：在整個熱熔焊接操作過程中，操作人員必須嚴格遵守安全操作規程，佩戴***個人安全防護用品。熱熔焊接設備在工作時會產生高溫，防止燙傷；同時，設備通電后存在一定的觸電風險，應注意用電安全。此外，在焊接過程中可能會產生有害氣體和煙霧，應在通風******的環境中操作，并避免長時間吸入這些有害物質。

2. 設備維護：定期對熱熔焊接設備進行維護保養，檢查設備的各項性能指標是否正常。清潔加熱板表面的污垢和殘留塑料，檢查溫度傳感器、壓力調節裝置等關鍵部件的準確性和可靠性。及時更換磨損或損壞的零部件，確保設備始終處于******的運行狀態，以保證焊接質量的穩定性和一致性。

3. 材料管理：妥善保管塑料電鍍槽部件和熱熔焊接材料，避免其受到陽光直射、潮濕、高溫等不***環境因素的影響。焊條或焊絲應存放在干燥、通風的地方，遠離火源和易燃物。在使用前，應檢查焊條或焊絲的質量，如發現有變質、受潮等情況，應停止使用。

4. 工藝記錄：在每次進行塑料電鍍槽熱熔焊接操作時，應詳細記錄焊接過程中的各項參數（如溫度、壓力、時間等）、操作步驟以及焊接質量檢測結果等信息。這些工藝記錄不僅有助于追溯產品質量問題的原因，還可以為后續的焊接工藝改進和***化提供寶貴的數據支持。

5. 培訓與技能提升：操作人員應接受專業的熱熔焊接技術培訓，熟悉塑料電鍍槽的材質***性、熱熔焊接原理和操作流程。在實際工作中，不斷積累經驗，提高操作技能和質量控制能力。同時，應關注行業內的***技術和工藝發展動態，及時學習和掌握先進的熱熔焊接方法和技巧，以提高塑料電鍍槽的焊接質量和生產效率。



通過以上詳細的塑料電鍍槽熱熔焊接操作流程介紹，操作人員可以按照規范的步驟進行焊接操作，嚴格控制焊接參數和質量檢測環節，從而確保塑料電鍍槽的焊接質量，延長其使用壽命，為工業生產中的電鍍工藝提供可靠的設備保障。在實際生產過程中，還應不斷總結經驗教訓，持續***化焊接工藝，以適應不同型號和規格塑料電鍍槽的焊接需求，提高企業的生產效益和市場競爭力。
